    探测器驱动模组1

    ·高信噪比：低噪声CMOS信号处理电路，拥有极佳的信噪比


    ·低温漂：集成温度传感器和温漂补偿算法


    产品简介

    高速低噪声探测器驱动模组，搭载滨松S11639线阵CMOS探测器，可以取得最佳的光谱信噪比。内部集成温度传感器，可实时监测环境温度，结合内部温漂补偿算法可实现工作温度范围内最小温漂。适于集成在各种常见的光谱测量系统，可以实现紫外、可见光、近红外波段的高分辨率光谱检测。


    图纸及应用开发


    搭配该驱动模组的球盟会(中国)SR50C光纤光谱仪，支持200-1100nm的光谱范围定制

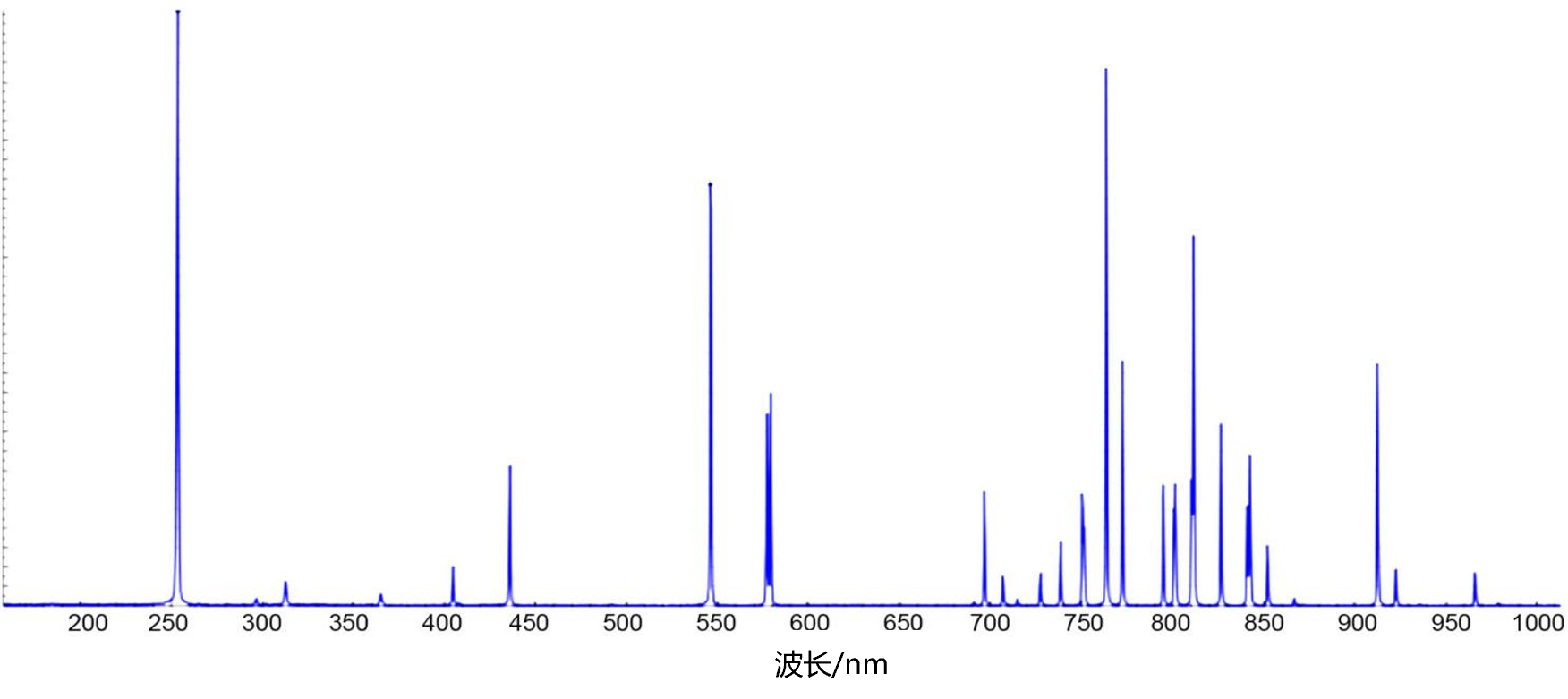

    该驱动电路在200~1000nm应用结果——汞氩灯光谱



    应用领域

    MS139探测器驱动模组可集成在光纤光谱仪中，搭配上位机软件进行光谱数据显示，如球盟会(中国)SR50C/75C微型光纤光谱仪。



    技术特点

    ·高信噪比：低噪声CMOS信号处理电路，拥有极佳的信噪比


    ·低温漂：集成温度传感器和温漂补偿算法


    产品参数

    性能指标

    参数

    探测器板可

    适配探测器*

    芯片类型*

    线阵CMOS，滨松S11639

    有效像素

    2048

    像元尺寸

    14μm * 200μm

    感光面积

    28.7mm * 0.2mm

    主控板电气参数

    通讯接口*

    Type-C, RS232, 2路RS485

    通讯协议*

    Modbus

    触发接口

    1路外部触发，2路自定义输入输出触发

    ADC位深

    16bit

    供电电源

    DC 4.5V to 5.5V （type @5V）

    工作电流

    <500mA

    其他功能

    支持脉冲氙灯驱动控制

    其他参数

    工作温度

    10°C ~ 40°C

    存储温度

    -20°C ~ 60°C

    工作湿度

    ＜90%RH（不结露）

    主控板尺寸

    65mm*55mm

    探测器板尺寸

    50mm*13.5mm
